Серия КВ-ГМ
демо-данныеДорогобужкотломаш · Водотрубный · 11630–139600 кВт
Водотрубные водогрейные котлы для районных и промышленных котельных: L-образная компоновка у средних типоразмеров, П-образная у крупных. Ряд мощностей — по каталогу Дорогобужкотломаш (в МВт).
- Водотрубная конструкция для больших мощностей
- Работа на газе, дизельном топливе и мазуте
- Диапазон регулирования 20–100% номинала
- Давление до 2,5 МПа, температура на выходе до 150 °C

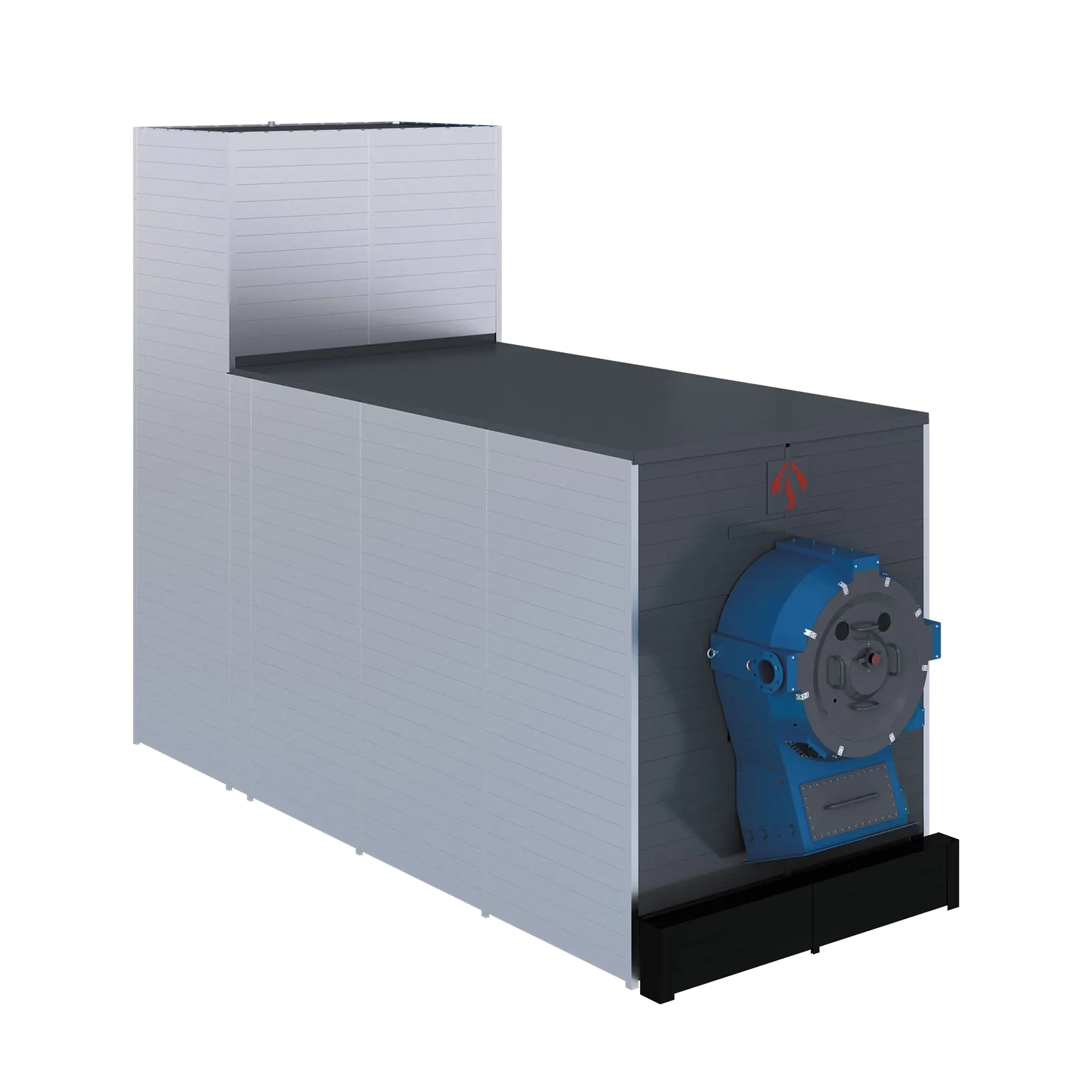

Фото с сайта производителя
Типоряд: 6 моделей
| Модель | Мощность, кВт | Мин. мощность, кВт | КПД, % | Масса, кг | Габариты, мм |
|---|---|---|---|---|---|
| КВ-ГМ 10 (11,63 МВт) | 11 630 | — | 90,4 | — | — |
| КВ-ГМ 20 (23,26 МВт) | 23 260 | — | 91 | — | — |
| КВ-ГМ 30 (35 МВт) | 35 000 | — | 91,3 | — | — |
| КВ-ГМ 50 (58,2 МВт) | 58 200 | — | 91,8 | — | — |
| КВ-ГМ 100 (116,3 МВт) | 116 300 | — | 92,3 | — | — |
| КВ-ГМ 120 (139,6 МВт) | 139 600 | — | 92,5 | — | — |
Рабочее давление до 25 бар, температура подачи до 150 °C для всех моделей серии.
Документация серии
- Технический лист серии КВ-ГМТехнический листготовится к публикации
- Руководство по монтажу и эксплуатации КВ-ГМРуководство по эксплуатацииготовится к публикации
- Габаритные чертежи серии КВ-ГМЧертёжготовится к публикации
